CAD扒图技巧教程：快速提取图纸数据

咱们干工程或者搞设计的，谁没遇到过这种破事儿：甲方甩过来一张CAD图纸，让你把里面的坐标、面积、管线长度啥的赶紧弄出来。你要是老老实实一个个点着去查，那真是又累又容易出错。所以这期咱们就专门聊聊CAD扒图，说白了就是怎么用一些取巧的办法，把图纸里的数据又快又准地掏出来。我把我自己平时用的那些野路子、笨办法都翻出来了，保证都是人话，你照着做就行。

扒图前的准备工作，比瞎忙活重要多了

别一上来就急着开软件，磨刀不误砍柴工。我刚开始学CAD扒图的时候，就吃过亏，图纸打开乱七八糟的，线型颜色全混在一起，想选个东西都费劲。后来才明白，准备工作到位了，效率直接翻倍。首先，把图纸里那些没用的填充、标注、图框啥的，该冻结的冻结，该关图层的关图层，只留你真正需要扒数据的那部分。其次，把图纸单位搞清楚，是毫米还是米，这直接关系到你后面提取出来的坐标和面积准不准，差了1000倍那可就闹笑话了。最后，养成好习惯，先另存一份，万一扒图过程中把原图搞乱了，咱还有个后悔药吃。

最常用的土办法：用列表显示命令直接看

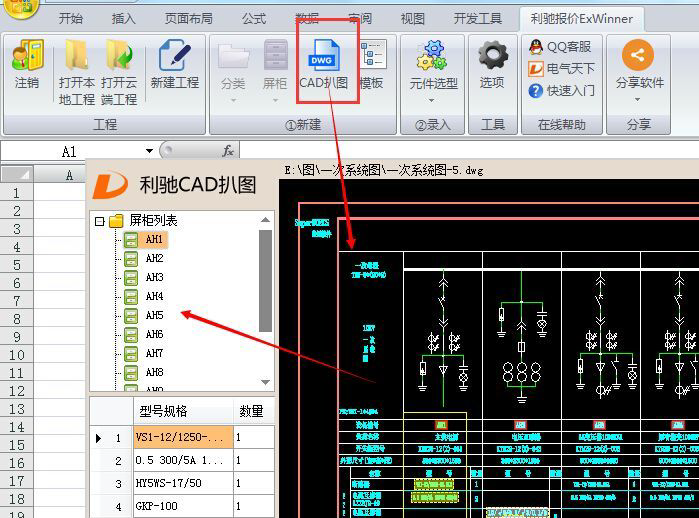

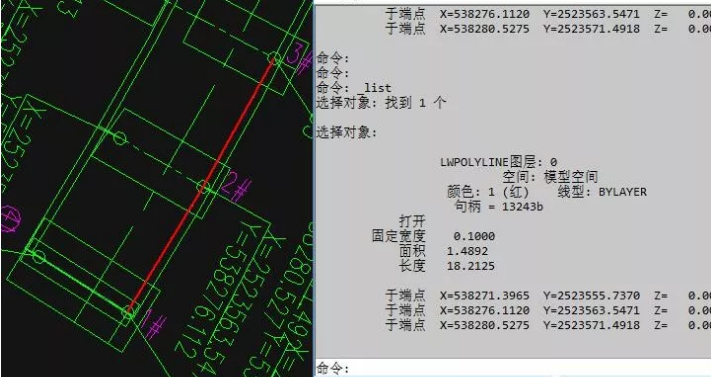

说到最基础的CAD扒图，那必须得提list命令，也就是常说的列表显示。这命令就跟它的名字一样实在，你选中一根线、一个圆，或者一个块，敲一下LI，回车，屏幕上立马就蹦出一个文本框，里面密密麻麻写满了这玩意儿的所有属性。坐标、长度、半径、面积、图层，甚至连句柄都在里面。我之前量一段管线的长度，就是靠这个，选中，敲LI，看结果，复制粘贴到表格里，比用标注去量快多了。不过得提醒一句，这命令一次选太多东西，那个文本框会变得超级长，看着头晕，我一般一次就选个三五个，一个一个来，稳当。

快准狠的进阶招：用数据提取向导批量搞

如果图纸里光是一个个的井盖、桩号就有百八十个，你再用list去点，手都得点抽筋。这时候就得用CAD自带的那个数据提取功能了，在工具菜单下面，叫“数据提取”，英文版是Data Extraction。这玩意儿我第一次用的时候觉得挺绕，其实就是个向导，一步步带着你走。你先把要提取的图纸或者整个文件夹都加进去，然后它会把里面所有的块、图层、线型都列出来，你勾选你需要的那个块，比如所有叫“检查井”的块，然后下一步，再把你要提取的属性勾上，比如坐标X，坐标Y，标高。最后一步，它可以直接给你输出成一个Excel表格或者txt文件。我第一次用这个功能扒完几百个坐标的时候，那感觉，简直爽翻了，一下午的活儿十分钟就干完了。这才是真正的CAD扒图，这才是提取数据的高级玩法。

遇到难啃的图纸咋办？用快速选择来帮忙

有时候图纸又乱又杂，你想选的东西不统一，比如想把所有红色的、宽度是0.3的线都选出来，手动选得累死。这时候，那个叫快速选择（QSELECT）的过滤工具就派上大用场了。你右键，或者工具菜单里能找到。它的作用就是按条件筛选，你可以设置图层等于某某，颜色等于红色，线宽等于0.3，然后它一下就帮你把所有符合条件的对象全选上了。选上之后，你再配合上面的list命令，或者直接看特性面板（Ctrl+1），这些对象的共性数据不就全出来了嘛。这个招数对于清理图纸、归类整理特别管用，也是扒图前处理图纸的一把利器。

扒图时最容易踩的坑，我替你趟过了

最后唠两句我在CAD扒图时踩过的坑。第一，别太迷信那些乱七八糟的插件，虽然有些插件确实能一键提取，但好多都是带病毒的，或者是只支持特定版本的CAD，你装上可能就崩了。用咱们上面说的原生命令，虽然步骤多点，但绝对稳，不会出事。第二，提取出来的数据，尤其是坐标，一定要检查一下坐标系对不对，是世界坐标系还是用户坐标系，这俩差了十万八千里，对不上点就全废了。第三，如果图纸是第三方软件画的，比如天正，有时候用CAD直接打开会缺东西，数据提取不全。这时候最好用天正自带的转旧版功能，转成T3格式，再用CAD打开扒图，就啥都能看见了。记住这几点，你CAD扒图基本就不会抓瞎了。

好了，这期关于CAD扒图的小技巧就分享到这儿。核心就是别硬来，用对方法，一个list命令，一个数据提取向导，再配合快速选择，大部分图纸数据都能轻松拿捏。希望我这些土办法能帮你在画图狗的路上，省出点摸鱼时间。
