Altair EDEM离散元仿真软件教程与案例解析

玩离散元仿真这行也有几年了，中间换过好几款软件，最后一直用下来的还是Altair EDEM离散元仿真软件。说实话，这软件上手不算难，但坑也不少。今天这篇Altair EDEM离散元仿真软件教程与案例解析，就是想把平时摸索出来的那些经验，包括怎么建模、怎么调参数、怎么让计算不崩，统统拿出来跟大伙儿聊聊。如果你正准备学或者刚接触，这篇文章能帮你少走不少弯路。

一、为什么选Altair EDEM离散元仿真软件？先聊聊我的真实感受

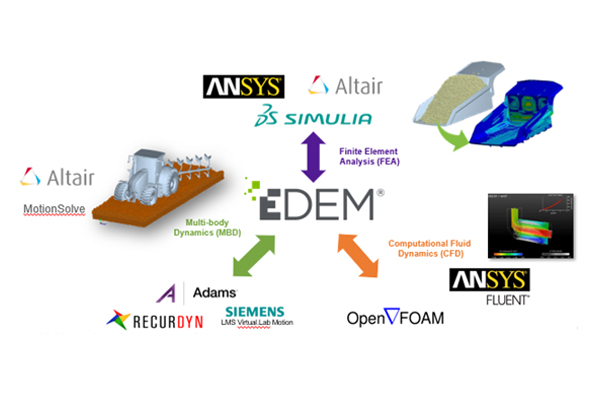

最早接触EDEM是因为做料仓卸料项目，当时用别的软件算出来的流动状态跟实测差距挺大，特别头疼。后来换了Altair EDEM离散元仿真软件，才体会到专业的事还得专业工具干。这软件最让我满意的是它对颗粒形状的还原度，像片状、柱状这种不规则颗粒，以前想精确模拟几乎不可能，但在EDEM里可以通过多球面组合快速搞定，算出来结果很接近真实物理状态。另外就是它跟其他CAE工具的接口很顺畅，比如跟Fluent做气固耦合，或者跟Motion做刚体动力学联合仿真，数据来回转基本不丢帧。

当然，刚开始那会儿我也走了不少弯路。头一回建模，颗粒接触半径设错了，结果算出来的堆积角偏了十几度，整个方案差点推翻重来。后来才明白，Altair EDEM离散元仿真软件里头，接触半径和颗粒半径的关系直接决定接触检测的准确性，调参之前一定要根据实际物料特性来。所以这里也提醒刚入门的朋友，官方自带的教程案例一定要亲手跑一遍，别光看视频，很多细节是视频里一带而过但实操时特别要命的。

二、手把手教你搞定颗粒建模与参数标定

颗粒建模这块，Altair EDEM离散元仿真软件提供了两种主流方式：一种是直接选用内置的标准球面颗粒，适合散料、砂石这类形状规则的物料；另一种就是自定义多球面组合，用来模拟药片、种子、碎矿石等异形颗粒。我常用的做法是先根据实际物料的筛分数据确定粒径分布，然后在软件里用粒径分布曲线来生成颗粒工厂，这样出来的颗粒群更贴近真实情况。如果你做的是精细仿真，建议把颗粒的密度、剪切模量、泊松比这些本征参数提前查准，别偷懒用默认值，后面算接触力的时候差之毫厘谬以千里。

参数标定是Altair EDEM离散元仿真软件里最磨人的一步，但也是决定仿真准不准的关键。多数人上来就调恢复系数和滚动摩擦系数，其实最好先从堆积角试验入手。我一般会先在软件里做一个简单的圆柱落料试验，通过与真实物理试验的堆积角对比，反推摩擦系数范围，然后再做剪切盒试验进一步校准。这个过程听起来麻烦，但一旦标定好了，后面换工况就省心了。另外，时间步长建议设置在瑞利时间步的20%左右，太大容易颗粒穿透，太小则计算量翻倍，电脑风扇响得跟飞机起飞似的。

三、从案例看门道：料仓卸料与输送机仿真全流程解析

给大家拆解一个我最近做的料仓卸料案例，正好能展现Altair EDEM离散元仿真软件解决实际问题的思路。模型是一个锥形料仓，物料是粒径3到5毫米的球形颗粒，大概填充了十万个。建完颗粒工厂后，重点在于设置料仓壁面的材质和摩擦属性，我用的不锈钢壁面，法向恢复系数设为0.5，切向滚动摩擦系数调到0.05，参考的是之前做不锈钢溜槽测试的数据。计算过程中发现颗粒流呈现典型的漏斗流，中间快两边慢，而且卸料口上方有明显压力拱。通过软件里的质量流量监测曲线，能直观看到卸料速率波动情况，这时候可以通过调整锥角或者加装改流装置来优化流动。

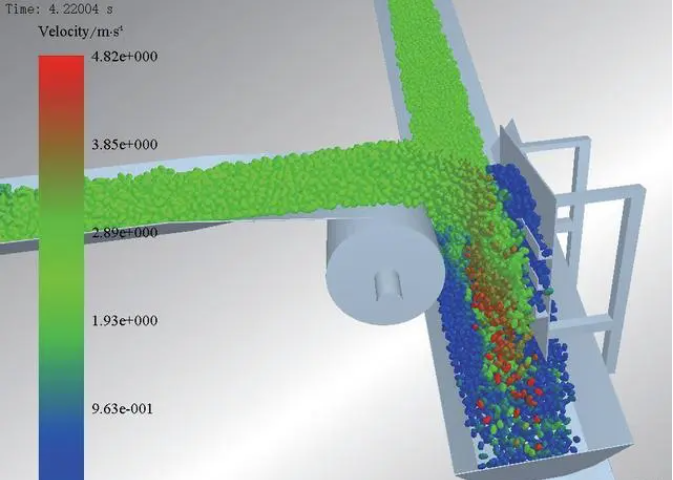

另一个典型案例是皮带输送机的转载点仿真。转载点物料冲击和粉尘控制一直是现场难题，用Altair EDEM离散元仿真软件可以模拟物料从上一级皮带落入导料槽后的运动轨迹和速度分布。我当时设置了带速2米每秒，物料流量每小时五百吨，重点观察溜槽挡板处的磨损云图和颗粒碰撞能量。通过分析颗粒与挡板的接触法向力，发现右侧挡板受力明显大于左侧，后来在挡板内侧加了一个导流条，模拟显示受力均匀了很多，现场改造后实际效果也印证了仿真结论。这种从仿真到落地的闭环，就是Altair EDEM离散元仿真软件最大的价值所在。

四、长周期计算太慢？几个提速技巧帮你省时间

算大模型的时候，Altair EDEM离散元仿真软件有时候要跑好几天，优化计算效率几乎是每个老用户都关心的事。我的经验是，能用周期性边界就绝不建全尺寸模型，比如螺带混合机这类对称结构，建一个周期扇区就能代表整体，颗粒数量直接缩减到原来的六分之一，计算速度快得不是一点半点。另外，颗粒数量到百万级别以后，建议开启GPU求解器，只要显卡显存够用，速度提升能达到十到二十倍。我用的是RTX 4090，算两百万颗粒的剪切箱模型，单步耗时能控制在几毫秒内，基本可以实时观察流动演变。

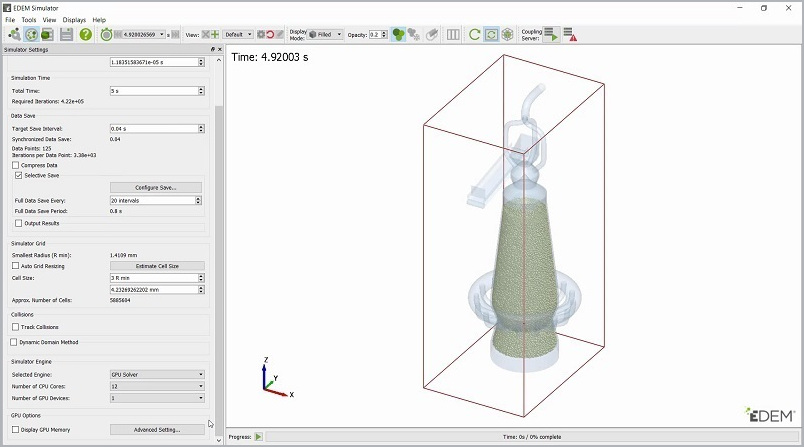

还有一个小细节：颗粒工厂的生成速率别设得太快，否则刚生成的一瞬间颗粒互相挤压，容易引起初始接触力异常，导致能量突变甚至发散。我习惯分批次生成颗粒，比如每秒生成总颗粒数的百分之五，让颗粒有充足时间沉降稳定再开始下一步。另外，后处理导出数据时，注意别把所有时间步的数据都导出来，硬盘再大也扛不住。按需设置保存间隔，比如每零点零一秒存一帧，既能看到动态过程，又不至于把文件撑到几十个G。

五、总结：给新手和老手的几点实在建议

回头再看Altair EDEM离散元仿真软件的学习路径，案例驱动是最快的方式。别上来就啃理论手册，直接找一个跟自己行业相关的案例，照着做一遍，遇到不懂的参数再查帮助文档，这样印象最深。国内外的学习资源其实挺多，官方社区有案例库，B站上也有不少视频教程，搜Altair EDEM离散元仿真软件就能找到。但看视频一定要动手跟着做，光看不练等于白看。

最后想说的是，仿真软件终究是辅助工具，物理直觉和工程经验还是根本。Altair EDEM离散元仿真软件算得再准，也要拿实验数据去验证，不断修正模型才能让结果越来越可靠。希望这篇教程和案例解析能给你带来实实在在的帮助，以后遇到颗粒流动、破碎、混合这类问题，心里能更有底。
