尺寸标注助手一键搞定CAD图纸标注难题

干过CAD制图的朋友都懂，一张图纸画完，最磨人的不是画线，是后面那堆尺寸标注。门窗、墙体、零件孔位，一个个量、一个个标，眼睛都快看花了。最近我用了尺寸标注助手，说实话，一开始没抱太大希望，结果试完一轮发现，这玩意儿确实能把标注这摊活儿给包圆了。今天不整虚的，就聊聊我拿它处理CAD图纸标注的真实感受，顺便把踩过的坑也一并说了，省得你走弯路。

尺寸标注助手到底能帮你干什么

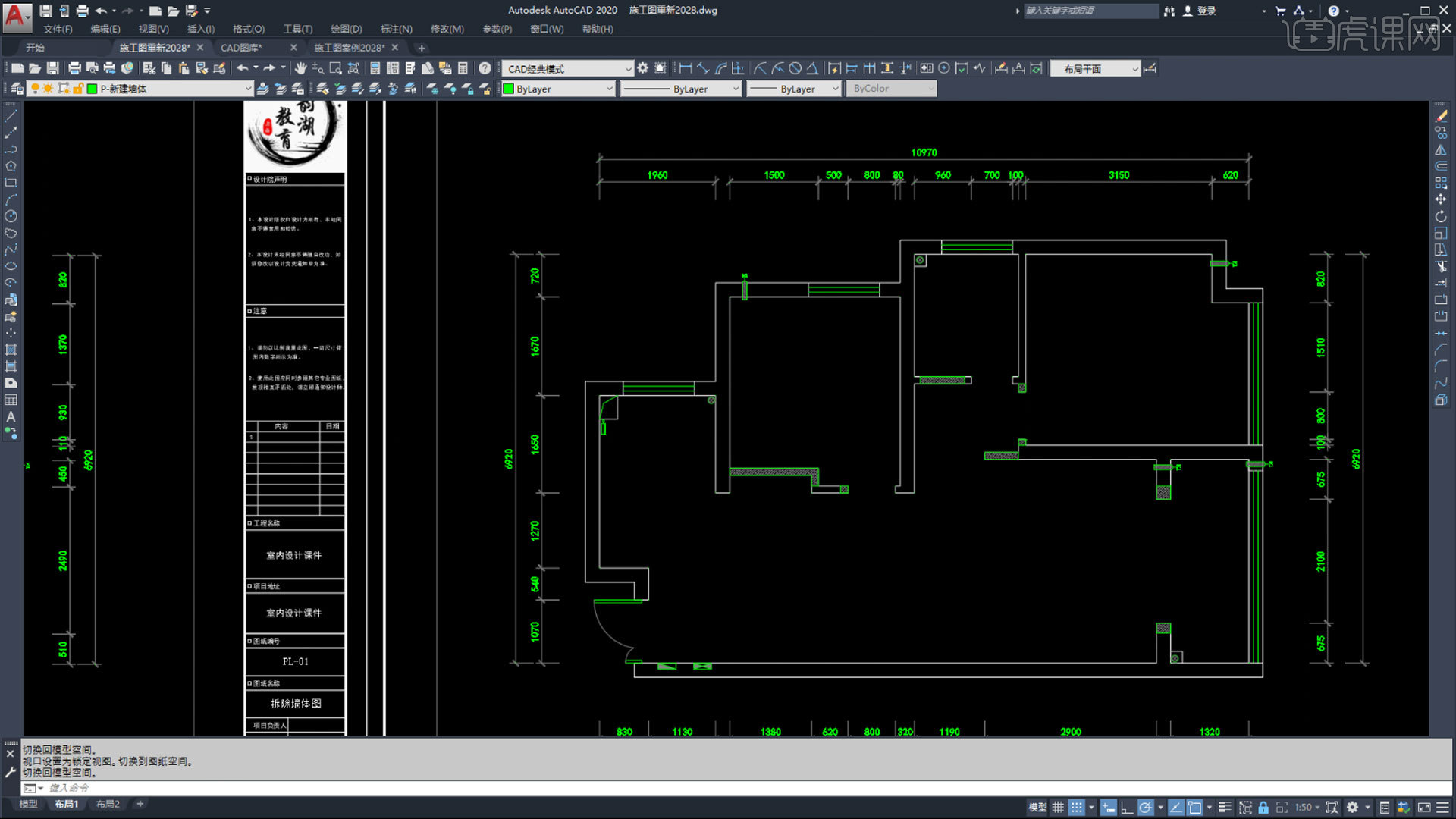

简单说，它就是个挂在CAD里的插件工具，核心就一件事：自动识别图形，批量生成尺寸标注。你画好的线段、圆弧、多段线，它扫一遍就能把该标的尺寸给你标上。像我们做室内平面图的，墙厚、门宽、窗洞这些重复性极高的标注，以前得一个个点，现在框选一下，几秒钟全出来。

我实测过一张八十多平米的户型图，手动标大概要二十多分钟，用尺寸标注助手两分半钟搞定，而且标出来的位置还挺规整，不会东一个西一个。当然，它也不是神仙，有些异形曲线或者标注特别密集的地方，还是得手动微调一下，但整体效率提升是实打实的。

安装和上手，新手能不能搞定

下载渠道我就不多说了，网上搜尺寸标注助手能找到不少版本，建议找带更新日期的，老版本容易跟新版CAD打架。安装过程跟普通插件差不多，加载到CAD里，命令行敲个快捷命令就能调出来。

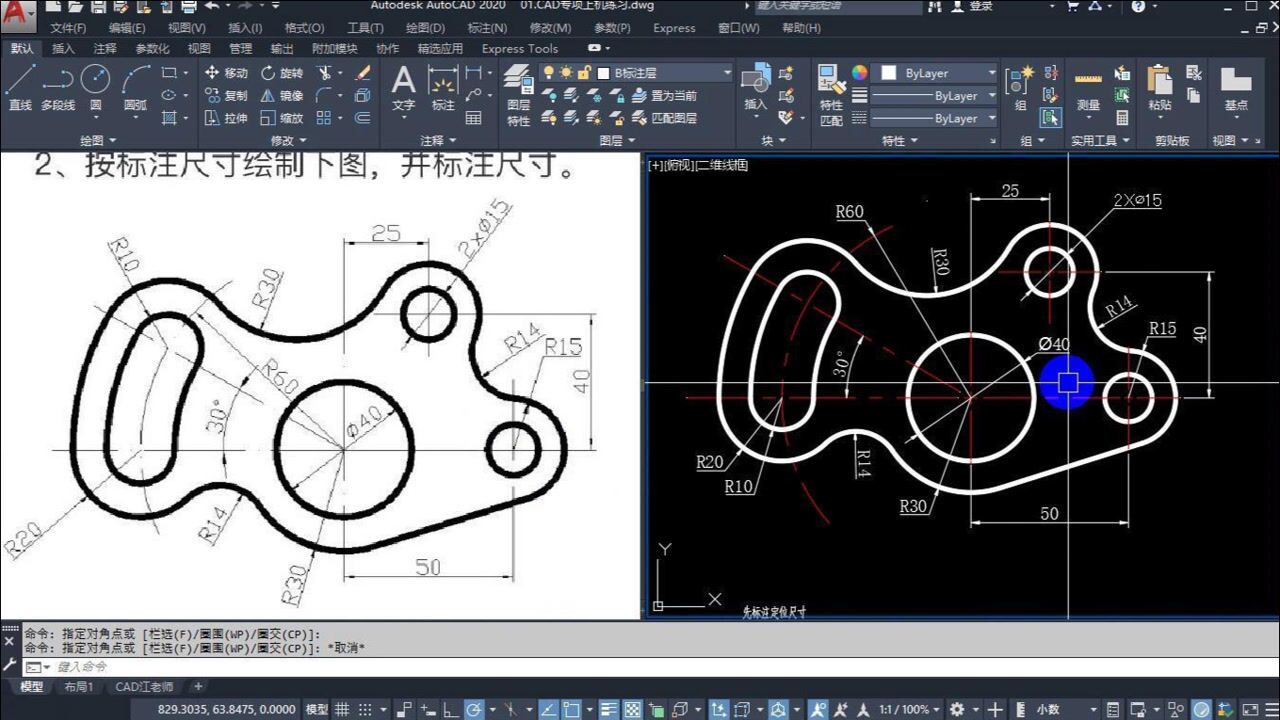

界面做得挺直白，左边是标注类型选择，右边是参数设置，什么标注样式、文字大小、箭头样式，都能提前调好。我头一回用的时候没看教程，瞎点了两下也标出来了，学习成本基本为零。不过有一点得提醒：标注比例一定要提前设对，不然标出来的数字要么挤成一团，要么大得离谱，返工很烦。

几个让我觉得值的地方

第一个是连续标注。以前标一排孔位，得用连续标注命令一个个点过去，手一抖就点错。现在尺寸标注助手能自动识别等距排列的图形，一键全标完，间距还自动算好。

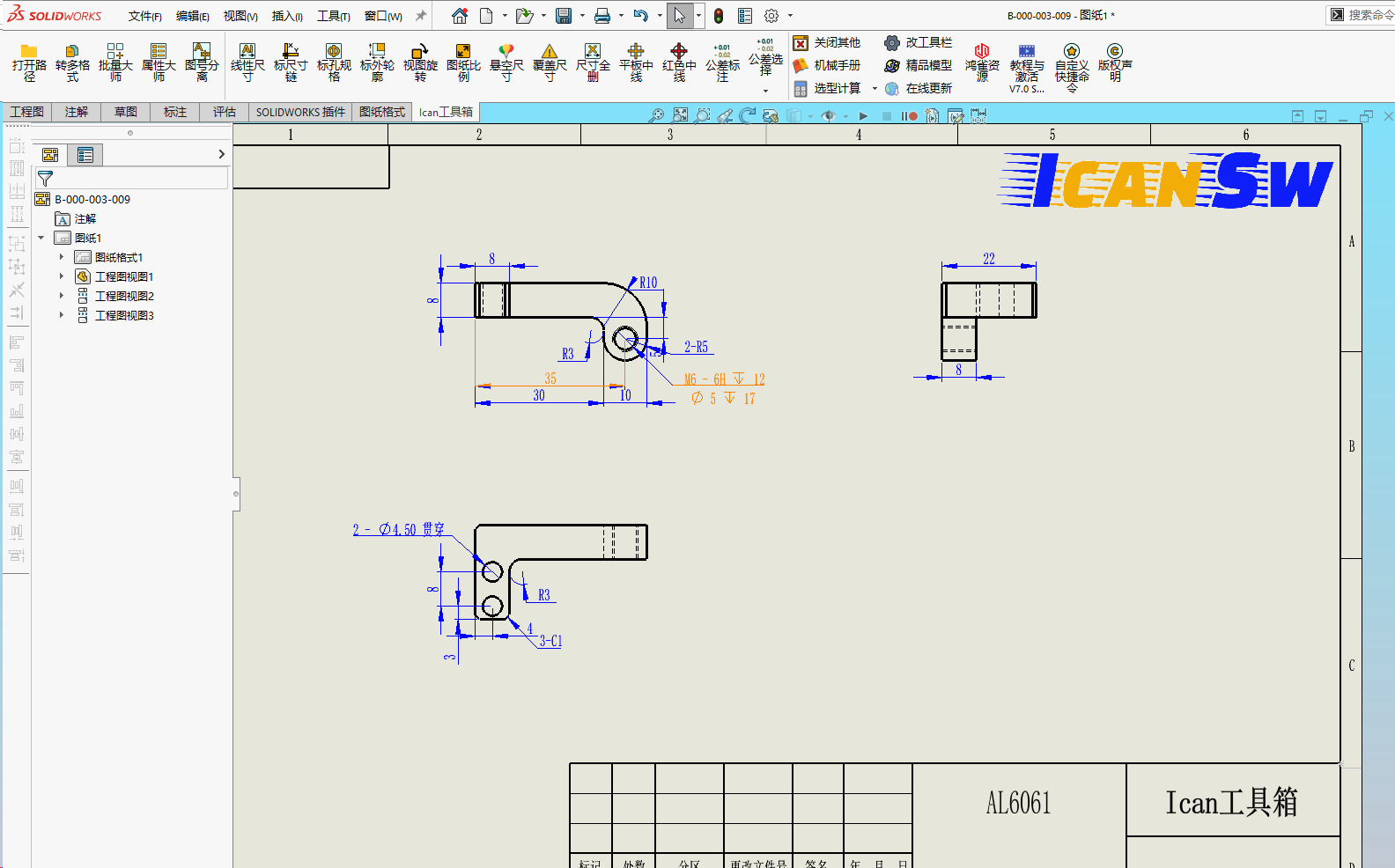

第二个是标注避让。图纸上标注多了容易打架，它有个自动避让功能，能把重叠的标注错开，省得你手动挪来挪去。这个细节挺打动我的，毕竟谁也不想图纸打印出来跟蜘蛛网似的。

第三个是批量修改。标完发现文字高度不对，或者想统一换成另一种箭头样式，框选所有标注，改一个参数全跟着变。以前得一个个选中改，现在一步到位。

说几个我踩过的坑

别指望它百分百全自动。像那种图层乱七八糟、线型不规范的图纸，尺寸标注助手识别起来也会犯迷糊，标出来的尺寸可能张冠李戴。所以用之前最好把图纸整理一下，该合并的合并，该清理的清理。

还有就是标注样式。如果你公司或者项目有固定的标注规范，记得先在助手里面把样式模板设好，不然标完再改，工作量翻倍。我头一回就是没设，标了三百多个尺寸又返工，那叫一个酸爽。

最后，尺寸标注助手对电脑配置有一点点要求，图纸特别大的时候会卡一下，但正常家装、工装图纸完全够用。总体来说，这工具适合天天跟CAD打交道、又被标注折磨的人，花点时间摸熟，后面省下来的时间都是自己的。
