BMS电池管理系统故障诊断与维修方法详解

最近好多朋友跟我吐槽，说自己的电动车或者储能设备老是出问题，仪表盘上亮个故障灯，去维修店一查，说是BMS电池管理系统出毛病了。说实话，BMS这东西听起来挺高深，其实咱们普通人也能摸到点门道。我自己折腾过几块电池包，也跟维修师傅请教过不少，今天就把我踩过的坑和学到的经验，整理成这篇BMS电池管理系统故障诊断与维修方法详解，希望能帮大家少走弯路。

先搞明白BMS是干啥的，故障才不抓瞎

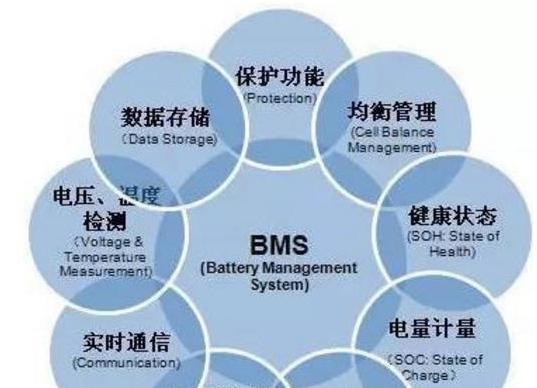

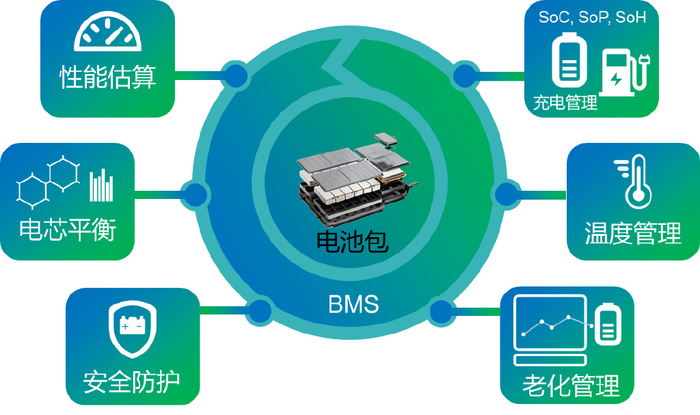

咱们常说的BMS电池管理系统，说白了就是电池包的大脑。它管着电压、电流、温度，还负责均衡电芯、估算剩余电量。要是它闹脾气，轻则续航缩水，重则直接趴窝。我见过不少车主，一看到BMS报错就慌，其实先别急，很多问题都是小毛病，自己动手就能解决。比如说，最常见的电压检测异常，很多时候就是采样线松了，或者是插头氧化了，重新插拔一下，再清理干净，故障码就消了。我上次就遇到一个，电池包显示单体电压差太大，结果拆开一看，就是一根排线没插紧，虚惊一场。

常见故障一：电压采样异常，先查线路再想其他

电压采样异常是BMS电池管理系统里出现频率最高的故障之一。现象就是仪表盘上显示的某节电芯电压忽高忽低，或者直接显示为0。这时候，咱们得按照从简到繁的顺序来排查。首先，检查BMS主板的采集线束，看看有没有破损、断裂，插头有没有松动。我习惯用万用表量一下每根采样线的通断，顺便看看对地电阻是否正常。如果线路没问题，再考虑是不是采样芯片坏了，不过这个概率比较低，而且更换芯片需要热风枪，普通用户可能搞不定。还有个小技巧，用酒精棉签擦一擦插头和插座，能解决很多接触不良的问题。

常见故障二：通信中断，别忽略终端电阻

另一个让人头疼的问题是通信中断，尤其是CAN通信。BMS电池管理系统和整车控制器之间是靠CAN总线交流的，一旦通信断了，整个系统就瘫痪了。我遇到过几次，都是因为CAN总线末端的终端电阻出了问题。这个电阻一般是120欧姆，如果它坏了或者虚焊，通信就会不稳定。咱们可以用万用表量一下CAN_H和CAN_L之间的电阻，正常应该在60欧姆左右（因为两个120欧姆并联）。如果数值不对，就顺着线找一下终端电阻，多半在BMS主板上或者线束末端。另外，检查一下通信线有没有被磨破皮，或者被其他线束干扰，有时候走线不合理也会导致信号异常。

常见故障三：SOC跳变，其实是个数学问题

很多朋友会遇到电量显示突然从60%掉到20%，或者充满电一启动就掉电，这个跟SOC（荷电状态）估算有关系。BMS电池管理系统通过电流积分和电压修正来算SOC，如果电流传感器（霍尔传感器）有偏差，或者电芯内阻变大，SOC就会不准。这种故障，咱们可以先做一次完整的充放电循环，让BMS重新学习一下。如果还不行，就得检查电流传感器了，看看它的供电和输出信号是否正常。我上次帮朋友修一个，就是传感器插头有点锈，清理后重新涂了导电膏，问题就解决了。记住，不要轻易更换电芯，除非你真的懂配组，否则会破坏BMS的学习模型。

维修实操：安全第一，工具要备齐

最后，咱们聊聊维修时的注意事项。第一，一定要戴绝缘手套，尤其是处理高压电池包的时候，安全永远是第一位。第二，拆BMS之前，先断开电池包的主回路，等上几分钟，让里面的电容放完电。第三，准备一套好用的工具，比如万用表、示波器（测通信波形用）、热风枪（换芯片用）、还有各种规格的螺丝刀。我刚开始修的时候，就是一把螺丝刀走天下，结果拆坏了好几个卡扣，后来学乖了，买了一套精密螺丝刀，好使多了。如果检测出来是BMS主板上的芯片坏了，比如采样芯片、通信芯片，咱们可以在网上买同型号的芯片自己换，成本几十块钱，比换整个主板便宜多了。但焊接的时候要注意温度，别把旁边的元件烫坏了。

关于BMS电池管理系统故障诊断与维修方法，今天先聊到这儿。其实很多故障都是接触不良或者线路老化引起的，咱们多动手、多观察，能省下不少维修费。当然，如果涉及到高压安全，或者故障比较顽固，还是建议找专业的维修店处理。希望我这篇经验分享能帮到你，有问题咱们评论区交流。
