CAD扒图快速提取图纸文字方法

干工程或者做设计的朋友应该都遇到过这种情况：甲方发来一堆CAD图纸，让你把里面的文字信息整理成表格，什么材料表、设备清单、坐标标注，全在图纸里躺着。手动一个字一个字敲？那得敲到猴年马月。这时候就得靠CAD扒图来解决问题了。我自己在造价咨询公司待过几年，扒过的图纸没有一千也有八百张，今天就把压箱底的几个方法掏出来聊聊，有免费的也有付费的，大家按自己情况选。

方法一：CAD自带的数据提取功能，别小看它

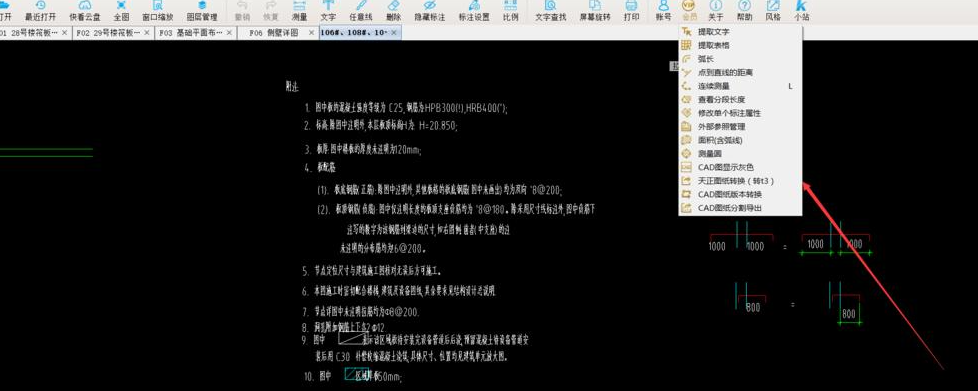

很多人一提到CAD扒图就想到各种插件，其实CAD本身就有提取文字的功能，只是藏得比较深。在命令行输入DATAEXTRACTION，也就是数据提取，跟着向导一步步走，可以选当前图纸或者整个文件夹的图纸，然后勾选文字、块属性这些内容。我试过用这个功能扒一份小区管网图，里面几百个井号标注，三分钟就导成Excel了。

不过有个坑得提醒一下：如果图纸里的文字是炸开的散线，或者被转换成曲线了，这个功能就认不出来。还有布局空间和模型空间要分清楚，选错了提取出来是空的。另外数据提取对图层的依赖比较大，扒之前最好把没用的图层关掉，不然导出来一堆乱码一样的东西，筛选起来也头疼。

方法二：第三方小工具，适合批量处理

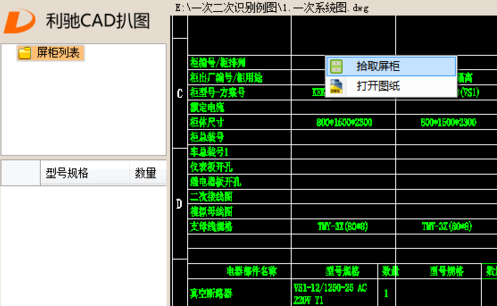

要是图纸量特别大，或者CAD自带功能搞不定，那就得请外援了。市面上做CAD扒图的软件不少，有专门针对建筑图纸的，也有通用的文字提取工具。我常用的是一个叫“图纸文字快扒”的小软件，名字可能记不太准了，但原理都差不多把DWG或者PDF丢进去，它自动识别文字区域，然后批量导出。

这类工具的好处是能处理扫描件和图片型PDF，就是那种拍照或者扫描出来的图纸，CAD本身打不开的。我帮一个做古建筑修缮的朋友扒过民国时期的老图纸扫描件，用这类工具识别率大概七八成，剩下两成手动改改也能接受。选工具的时候注意看支不支持批量，单张处理的话效率太低了。还有输出格式，最好能直接出Excel或者TXT，省得再转换。

方法三：PDF转CAD再扒，绕个弯有时候更快

有些甲方发的就是PDF图纸，还是矢量那种，这时候直接上CAD扒图工具反而容易乱。我的经验是先转成DXF或者DWG，再用CAD打开提取。转格式的工具网上很多，在线的也有，但涉密图纸别往在线工具传，这个不用我多说吧。

转完之后文字一般会变成两种状态：要么是可编辑的文字对象，要么是线条组成的假文字。前者好办，用快速选择就能全选出来；后者就得靠OCR了，CAD本身没这功能，还得回到方法二。所以绕来绕去，关键还是看原图纸的文字是啥格式。我一般拿到图纸先放大看看文字边缘，平滑的就是真文字，毛刺多的就是线条拼的。

几个容易踩的坑，提前说一下

第一个坑是字体问题。CAD图纸里用的特殊字体，你电脑上没装的话，文字显示是问号或者乱码，这时候CAD扒图出来的也是乱码。解决办法是找甲方要字体文件，或者用万能字体替换一下。第二个坑是文字被遮挡，有些标注被图块盖住了，提取的时候选不上，得先把遮挡的图层关掉。第三个坑是提取出来的文字带一堆格式，什么换行符、空格、特殊符号，导进Excel还得清洗一遍，这个没办法，手动整理吧。

对了，还有个小技巧：如果只需要图纸里某一部分的文字，比如就扒材料表那一块，可以用CAD的窗口选择功能，框选范围之后再提取，这样出来的结果干净很多。全图提取适合整理归档，局部提取适合做具体算量，看你自己需求。

说到底，CAD扒图提取文字这事儿没有万能方法，得看图纸来源、格式、清晰度。CAD自带的适合规范图纸，第三方工具适合批量扫描件，PDF转CAD适合应急。多试几次就有手感了，刚开始慢点没关系，扒顺了之后那效率真不是手动能比的。希望这几个方法能帮到天天跟图纸打交道的朋友，少加班多摸鱼。
