CAD扒图快速提取图纸数据技巧

干过造价或者做过图纸深化的人都知道，从CAD里面扒数据是个多烦人的活。尤其是甲方发来一套图纸，让你把里面的材料表、设备清单、坐标数据全部提出来，手动一个个抄？那真是抄到眼瞎。其实CAD扒图这事，找对方法之后效率能翻好几倍，今天就把我平时常用的一些技巧整理出来，都是实测能跑的，不整那些虚的。

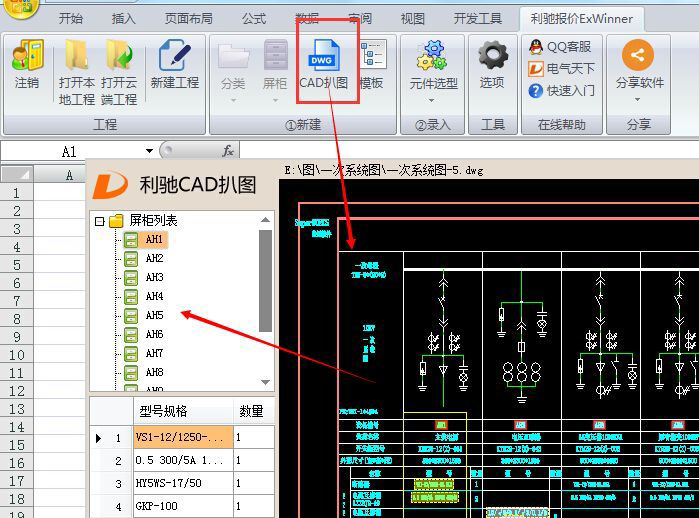

先搞清楚你要扒的是什么数据

很多人一上来就想着找插件、找工具，其实先花两分钟看看图纸里面数据是怎么存的更关键。CAD图纸里的数据大概分三种情况：一种是纯文字标注，比如材料表那种，一行一行的文字堆在那；一种是块属性，像图框、设备编号这种，数据藏在块里面；还有一种就是线条和坐标，需要提取几何信息。搞清楚类型之后，后面选方法就有的放矢了。

我见过不少人用那种万能提取工具，结果导出来一堆乱码，就是没分清数据类型。比如块属性你用普通文字提取工具去抓，抓到的全是块名，根本不是你要的内容。所以**CAD扒图**第一步不是动手，是动眼。

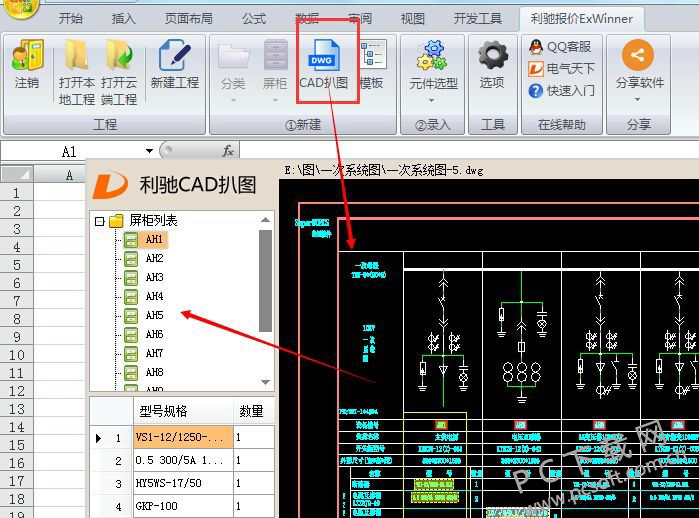

表格类数据用DATAEXTRACTION最稳

如果是材料表、门窗表这种规规矩矩的表格数据，CAD自带的DATAEXTRACTION命令其实很好用，只是很多人没耐心走完那个向导。步骤不复杂：输入命令之后选要提取的对象，然后选要提取的属性，比如文字内容、位置坐标这些，最后导出成Excel或者CSV。关键是第三步的时候要把不需要的列去掉，不然导出来一堆没用的信息看着头疼。

有个小坑提醒一下，如果表格里的文字是单行文字而且对齐方式乱七八糟，提取出来的顺序可能跟你想的不一样。这时候可以在选择对象之前先按行排序选，或者干脆导出来之后在Excel里重新排一下。我一般习惯导成CSV，用Excel打开之后自己再整理一遍，比在CAD里较劲快多了。这套方法用来做**CAD扒图**提取材料清单，基本十分钟能搞定一张表。

块属性数据用ATTEXT或者BURST炸开

图纸里的设备编号、图框信息这些通常都是块属性。想批量提取的话，ATTEXT命令可以试试，不过它需要提前定义模板文件，稍微有点门槛。更简单的办法是用BURST命令把块炸开成文字，然后再用前面的方法提取。注意BURST跟EXPLODE不一样，它炸开之后属性值会保留成文字，不会丢。

但炸开之前一定记得备份图纸，我有次手快没备份，炸完之后发现有些块被重复炸了两次，数据全乱了，只能重新找甲方要图。这种低级错误大家别犯。另外如果图纸量特别大，炸开之后文件会变卡，建议分批次操作，炸一批提一批。

坐标和线条数据试试LIST和插件配合

有时候需要提取的是多段线的坐标点，或者某个区域的边界数据。这种用LIST命令可以看单个对象的详细信息，但批量搞就不现实了。我一般会用一些轻量插件，比如提取坐标点的小工具，选中多段线之后直接导出所有顶点坐标到文本文件。这类插件网上挺多的，找个下载量高的就行，不用追求功能多全，能导出坐标就够用。

还有个小技巧，如果只是要算面积或者长度，CAD自带的AREA和DIST命令配合对象捕捉就够用了，没必要上插件。**CAD扒图**这件事说到底还是看需求，杀鸡不用牛刀，能解决问题的方法就是好方法。

扒完的数据记得做校验

最后说一个很多人忽略的步骤：校验。导出来的数据一定要跟原图对一遍，抽查几行看看有没有错位或者漏项。我习惯随机挑三五个数据点，回原图里用查找功能定位一下，确认无误再往下用。尤其是做报价的时候，数据错一位数可能就是几千块的差距，这个时间不能省。

另外导出的文件最好按图纸名称或者日期命名，别到时候一堆“新建文本文档”分不清哪个是哪个。这些都是小细节，但真到用的时候能省不少事。
